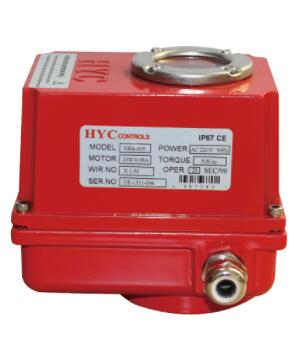

HBA電動執行器系列

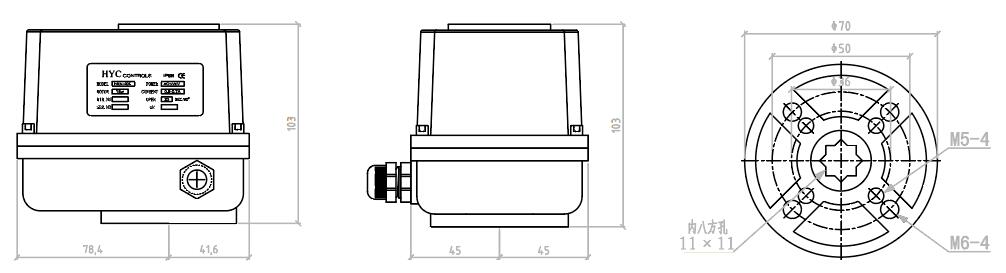

性能參數及外型尺寸
| HBA-002 | HBA-003 | HBA-005 |
輸出扭矩 | 18N/M | 30N/M | 50N/M |
電機功率 | 20W | 20W | 20W |
開啟時間 90° | 95-90° | 15SL-90° | 255-90° |
回轉角度 | 0-90° | 0-90° | 0-90° |
安裝尺寸 | IS005211 F03-05 八角輸出孔11X11 | ||
箱體材質 | 壓鑄鋁合金 | ||
重量 | 1.7KG | ||
防護等級 | IP67 | ||
環境溫度 | -20°C~+55°C | ||
電源 | AC:220V、AC:110V | ||
標準配置 | 開關量程，無源信號。 | ||

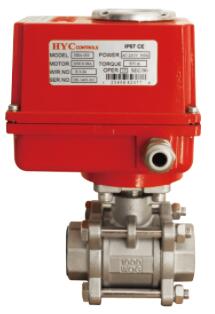

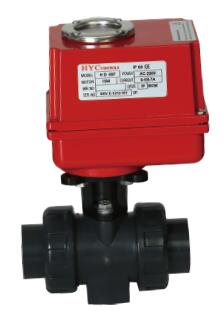

HBA執行器閥門選配表
執行器型號 | 輸出力矩 | 開啟時間 90° | 軟密封蝶閥 | 球閥 | UPVC 球閥 | 通風碟閥 |
HBA-002 | 18N/M | 95-90° | DN25-32 | DN15-20 | DN15-25 | DN40 |
HBA-003 | 30N/M | 15s-90° | DN32-40 | DN20-25 | DN32-40 | DN65 |
HBA-005 | 50N/M | 25s-90° | DN40-50 | DN25-32 | DN40-50 | DN80 |
因閥門種類繁多，各生產廠家生產的閥門扭矩都不一致，不同的使用環境。
因此，建議在選擇電動執行器型號時，應當根據閥門的實際扭矩加30%~50%作為閥門的工作扭矩。
系列
HBA系列電動執行器是新型設計的，精小型專用于球閥、蝶閥的電動執行器
小、輕、精、大扭矩是此電動執行器的特點，并有多項選項，能滿足客戶的工作需求
技術含量高，品質優越，性能可靠穩定
特點
優質鋁合金外殼
內外表面進行了陽極氧化處理，外表面進行了
環氧樹脂、粉末涂層處理，防腐性能好
輸出扭矩：20-50NM（5Kg.m）
電機可反轉，扭矩大，電流低
防護性能：IP67
標準結構
安裝符合國際標準ISO5211（F03/F05）
標準產品為4個限位開關，2個標準開關，2個附加限位開關（干觸點）
防脫螺栓
限位開關設計簡單可靠
集中式接線，接線端子8個端子
標準顏色：綠色、紅色或藍色
